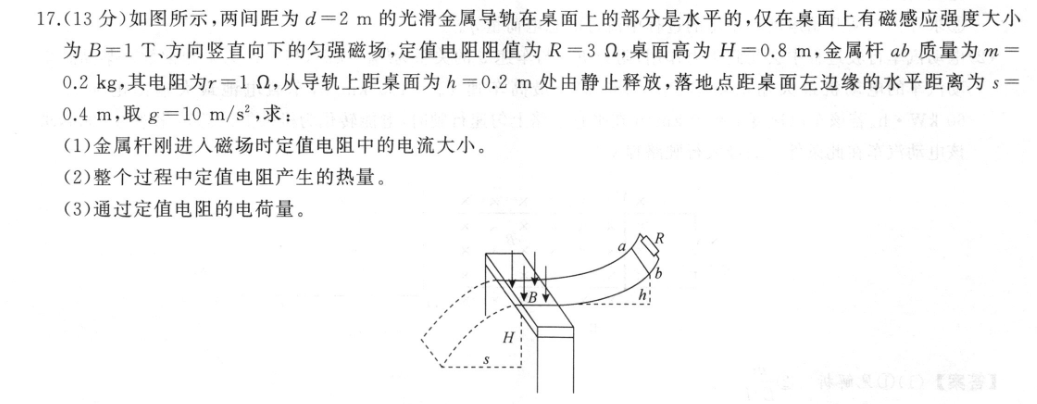

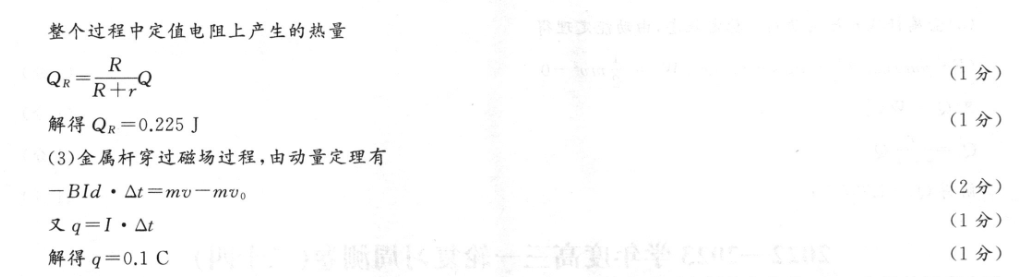

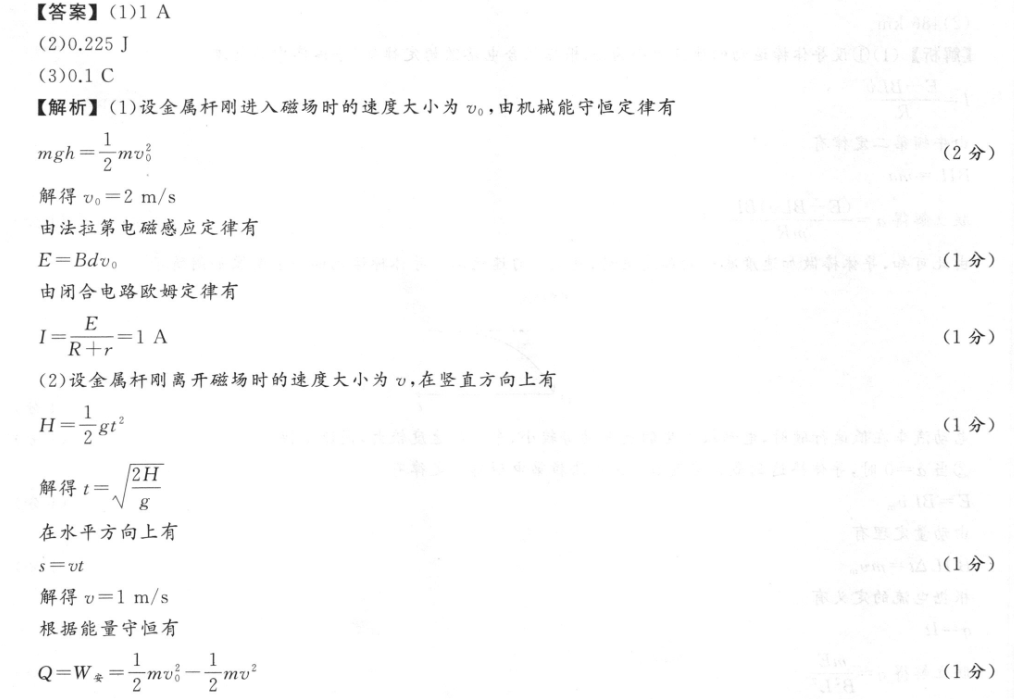

17.(13分)如图所示，两间距为d=2m的光滑金属导轨在桌面上的部分是水平的，仅在桌面上有磁感应强度大小为B=1T、方向竖直向下的匀强磁场，定值电阻阻值为R=32,桌面高为H=0.8m,金属杆ab质量为m=0.2kg,其电阻为r=12,从导轨上距桌面为h=0.2m处由静止释放，落地点距桌面左边缘的水平距离为s=0.4m,取g=10m/s2,求：(1)金属杆刚进入磁场时定值电阻中的电流大小。(2)整个过程中定值电阻产生的热量。(3)通过定值电阻的电荷量。H【实客【答案】(1)1A(2)0.225J(3)0.1C【解析】(1)设金属杆刚进入磁场时的速度大小为。，由机械能守恒定律有1mgh=2mv(2分)解得vo=2m/s由法拉第电磁感应定律有E=Bdvo(1分)由闭合电路欧姆定律有E1-R+=1A(1分)(2)设金属杆刚离开磁场时的速度大小为，在竖直方向上有1H=28(1分)解得t=2Hg在水平方向上有s=ut(1分)解得v=1m/s本火实品心根据能量守恒有1Q-W:-2mvj-7(1分)整个过程中定值电阻上产生的热量RQR=R十r(1分)解得QR=0.225J(1分)(3)金属杆穿过磁场过程，由动量定理有-BId·△t=mv-mvo(2分)又g=I·△t(1分)解得g=0.1C(1分)

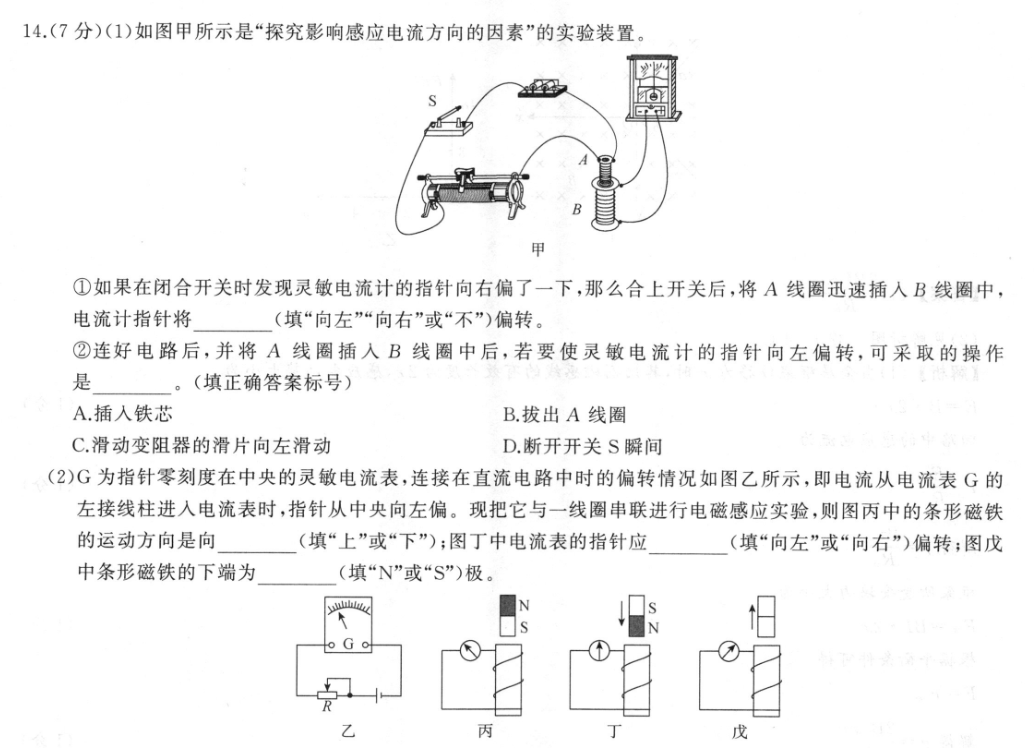

14.(7分)(1)如图甲所示是“探究影响感应电流方向的因素”的实验装置。甲①如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将A线圈迅速插入B线圈中，电流计指针将(填“向左”“向右”或“不”)偏转。②连好电路后，并将A线圈插入B线圈中后，若要使灵敏电流计的指针向左偏转，可采取的操作是。(填正确答案标号)A.插人铁芯B.拔出A线圈C.滑动变阻器的滑片向左滑动D.断开开关S瞬间(2)G为指针零刻度在中央的灵敏电流表，连接在直流电路中时的偏转情况如图乙所示，即电流从电流表G的左接线柱进入电流表时，指针从中央向左偏。现把它与一线圈串联进行电磁感应实验，则图丙中的条形磁铁的运动方向是向(填“上”或“下”)；图丁中电流表的指针应(填“向左”或“向右”)偏转；图戊中条形磁铁的下端为(填“N”或“S”)极。o Go丙戊【答案】(1)①向右(2分)②BD(2分)(2)下(1分)向右(1分)S(1分)【解析】(1)①已知闭合开关瞬间，A线圈中的磁通量增加，产生的感应电流使灵敏电流计的指针向右偏转，可知磁通量增加时，灵敏电流计的指针向右偏转；当开关闭合后，将A线圈迅速插入B线圈中时，B线圈中的磁通量增加，所以产生的感应电流也应使灵敏电流计的指针向右偏转。②要使灵敏电流计的指针向左偏转，根据楞次定律知，磁通量应减小。插入铁芯时，B线圈中的磁通量增加，A错误；拔出A线圈时，B线圈中的磁通量减小，B正确；滑动变阻器的滑片向左滑动时，电流增大，B线圈中的磁通量增大，C错误；断开开关S瞬间，电流减小，B线圈中的磁通量减小，D正确。(2)根据题图丙中指针向左偏可知，感应电流的方向沿顺时针方向（俯视），感应电流的磁场方向向下，条形磁铁的磁场方向向上，由楞次定律可知，磁通量增加，条形磁铁向下运动；图丁中条形磁铁N极朝下且向下运动，线圈中向下的磁通量增大，感应电流方向应为逆时针方向，电流表指针向右偏转；根据题图戊中可知指针向右偏，则感应电流的方向沿逆时针方向（俯视），由安培定则可知，感应电流的磁场方向向上，条形磁铁向上拔出，即磁通量减小，由楞次定律可知，条形磁铁的磁场方向应该向上，所以条形磁铁上端为N极，下端为S极。
