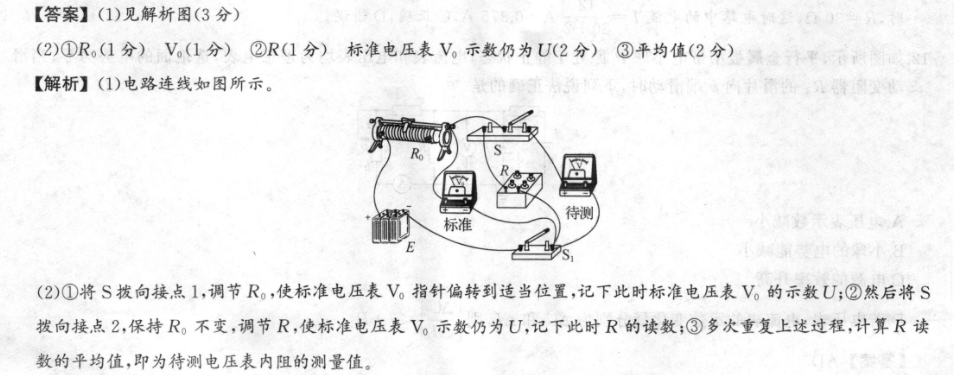

13.(10分)为了测量一电压表V的内阻，某同学设计了如图甲所示的电路，其中V。是标准电压表，R。和R分别是滑动变阻器和电阻箱，S和S,分别是单刀双掷开关和单刀单掷开关，E是电源。E标准⊙待测标准甲乙(1)用笔画线代替导线，根据如图甲所示的实验原理图将如图乙所示的实物图连接完整。(2)实验步骤如下：①将S拨向接点1，调节,使标准电压表V。指针偏转到适当位置，记下此时的示数U。(均填写器材代号)②然后将S拨向接点2，保持R。不变，调节(填写器材代号)，使,记下此时R的读数。③多次重复上述过程，计算R读数的,即为待测电压表内阻的测量值。火水数A线【答案】(1)见解析图(3分)(2)①R(1分)V(1分)②R(1分)标准电压表V。示数仍为U(2分)③平均值(2分)【解析】(1)电路连线如图所示。待测标准(2)①将S拨向接点1，调节R。,使标准电压表V。指针偏转到适当位置，记下此时标准电压表V。的示数U;②然后将S拨向接点2，保持R。不变，调节R,使标准电压表V。示数仍为U,记下此时R的读数；③多次重复上述过程，计算R读数的平均值，即为待测电压表内阻的测量值。

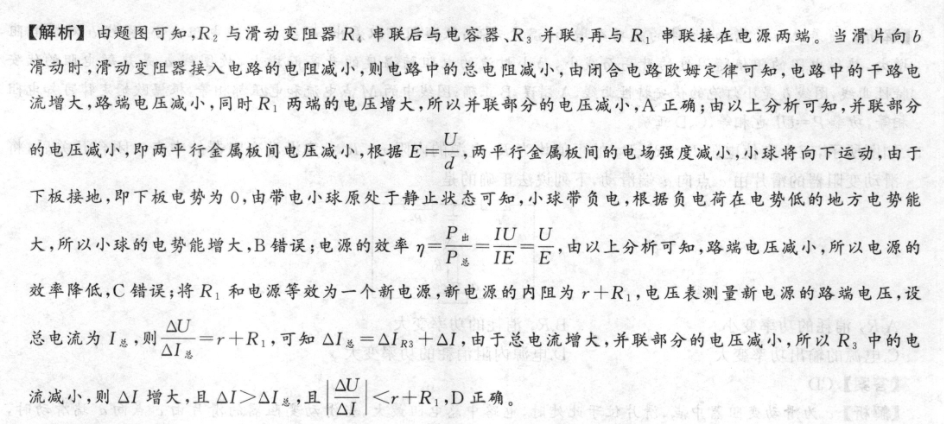

12.如图所示，平行金属板中带电小球P原处于静止状态，电流表和电压表均为理想电表，选地面的电势为零，当滑动变阻器R4的滑片向b端滑动时，下列说法正确的是本P⑦A.电压表示数减小B.小球的电势能减小C.电源的效率升高D.若电压表、电流表的示数变化量分别为△U和△I,则 △I慧，且
