10.(1)图见解析(2分)200(1分)(3)2.7(2分)8.6(2分)【解析】(1)描点作出I1-12图线如图所示。,/mA+计千计20-÷}-r"r÷---÷1i-+-+1}+}十1.0 /mA从表格中的数据看出I1与I2成正比。图线为过原点的直线,电流表G2和电流表G1并联,电流之比就是内阻的反比,则=2,电流表G的内阻是1002.,所以电流表G2的内阻等于200g。(3)因为电流表G2(量程为1mA.内阻为200n),把它改装成3V的电压表时,由于电流表G的电压为0.2V,故串联的电阻两端的电压为2.8V,电阻箱R2该调到电阻的大小为R:=2800g,由题图丁可知,当I1=0时,l2=0.9mA,故E=3000×0.9×10-3A=27v,当I:=0.4mA时,:=0.6mA,因将电流表改为0.5A量程,相当于扩大了250倍,故此时通过电源的电流约为100mA.而此时的路端电压为0.6×10-3A30009=1.8V,所以E=1.8V+100×10-3Ax(r+RA),联立解得E=2.7V,r+RA=9.0。将电流表G1改装为0.5A量程的电流表则有2×RG1=498R,解得R,≈0.4Ω,因此等效电流表的内阻为RA0.4X100100.4≈0.4Q,故电源的内阻r=8.60

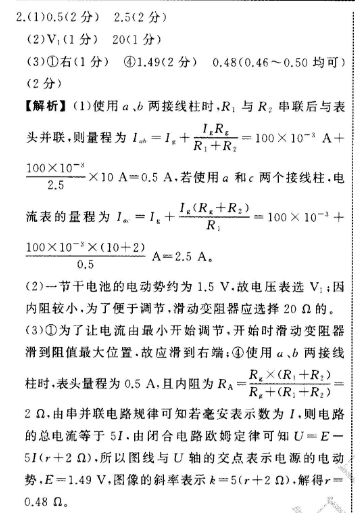

2.(1)0.5(2分)2.5(2分)(2)V1(1分)20(1分)(3)①右(1分)④1.49(2分)0.48(0.46~0.50均可)(2分)【解析】(1)使用a、b两接线柱时,R1与R2串联后与表头并联,则量程为1=1,+,Rn=10×10-3A+100×10-82.510A=0.5A,若使用a和c两个接线柱,电流表的量程为1=11(R+R:2-100×10-2+100×10-8×(10+2A=2.5A(2)一节干电池的电动势约为15V.故电压表选V1;因内阻较小,为了便于调节,滑动变阻器应选择20的(3)①为了让电流由最小开始调节,开始时滑动变滑到阻值最大位置故应滑到右端;④使用a、b两接线柱时表头量程为05A且内阻为R=E:×CR+R2)=2Ω,由串并联电路规律可知若毫安表示数为I,则电路的总电流等于5I,由闭合电路欧姆定律可知U=E一5(r+2Ω),所以图线与U轴的交点表示电源的电动势,E=1.49V,图像的斜率表示k=5(r+2Ω),解得rm0.48g
